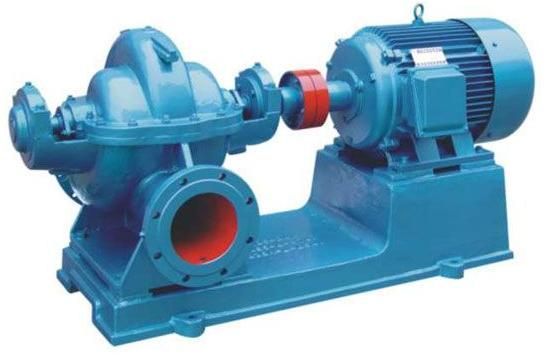

S、SH單級雙吸中開式離心泵
發布時間：2018/5/2 14:08:49
點擊量：3
一、產品概述
S型單級雙吸水平中開式離心泵。該型泵吸入口和排出口均在泵軸心線下方，檢修時，只要將泵蓋揭開，即可將全部零件拆下進行維修。S型泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件等組成。其性能符合JB/1050-93《單吸雙吸清水離心泵型式與基本參數》標準。
主要用于輸送不含固體顆粒的清水或物理化學性質類似水的其它液體。適用于工業和城市給排水、農田排灌。
二、產品特點
1、密封系統：可供選用的機械密封、填料密封其冷卻潤滑均采用內循環；
2、流量大、效率高：雙吸葉輪，具有流量大、效率高等特點；
3、可更換的軸套：軸套作為易損件，起到保護軸，提高泵的使用壽命；
4、密封環：密封環作為易損件，起到提高泵的效率、延長泵的使用壽命的特點。
三、產品用途
主要適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
四、工作條件
流量范圍：50～4000 m 3 /h
揚程范圍H：8～150m
介質溫度：－20℃～+80℃
環境溫度：≤+40℃
型號 | 流量Q ( m 3 /h) | 揚程H (m) | 轉速n (r/min) | 功率(KW) | 效率η (%) | 汽蝕余量(NPSH)r(m) | |
軸功率 | 電機功率 | ||||||
100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
100S90A | 72 | 75 | 23 | 30 | 64 | 2.5 | |
150S100 | 160 | 100 | 59.8 | 75 | 73 | 3.5 | |
150S78 | 160 | 78 | 45 | 55 | 73.5 | 3.5 | |
150S78A | 144 | 62 | 33.8 | 45 | 72 | 3.5 | |
150S50 | 160 | 50 | 27.3 | 37 | 80 | 3.9 | |
150S50A | 144 | 40 | 20.9 | 30 | 75 | 3.9 | |
150S50B | 133 | 36 | 18.6 | 22 | 70 | 3.9 | |
200S95 | 280 | 95 | 91.7 | 110 | 79.2 | 5.3 | |
200S95A | 270 | 75 | 73.5 | 90 | 75 | 5.3 | |
200S63 | 280 | 63 | 58.3 | 75 | 82.7 | 5.8 | |
200S63A | 270 | 46 | 45.1 | 55 | 75 | 5.8 | |
200S42 | 280 | 42 | 38.1 | 45 | 84.2 | 6 | |
200S42A | 270 | 36 | 33.1 | 37 | 80 | 6 | |
250S65 | 485 | 65 | 1450 | 109 | 132 | 78.6 | 3 |
250S65A | 468 | 54 | 89.4 | 110 | 77 | 3 | |
250S39 | 485 | 39 | 61.5 | 75 | 83.6 | 3.2 | |
250S39A | 468 | 30.5 | 49.3 | 55 | 79 | 3.2 | |
250S24 | 485 | 24 | 36.9 | 45 | 85.8 | 3.5 | |
250S24A | 414 | 20.3 | 27.6 | 37 | 83 | 3.5 | |
250S14 | 485 | 14 | 21.5 | 30 | 85.8 | 3.8 | |
250S14A | 432 | 11 | 15.8 | 18.5 | 82 | 3.8 | |
300S110 | 790 | 110 | 295.7 | 440 | 80 | 4 | |
300S90 | 790 | 90 | 242.8 | 315 | 79.6 | 4 | |
300S90A | 756 | 78 | 217 | 280 | 74 | 4 | |
300S90B | 720 | 67 | 180 | 220 | 73 | 4 | |
300S58 | 790 | 58 | 149.9 | 180 | 84.2 | 4.4 | |
300S58A | 720 | 49 | 118.6 | 160 | 81 | 4.4 | |
300S58B | 684 | 43 | 100 | 132 | 80 | 4.4 | |
300S32 | 790 | 32 | 79.2 | 110 | 86.8 | 4.6 | |
300S32A | 720 | 26 | 60.7 | 75 | 84 | 4.6 | |
300S19 | 790 | 19 | 47 | 55 | 86.8 | 5.2 | |
300S19A | 720 | 16 | 39.2 | 45 | 80 | 5.2 | |
300S12 | 790 | 12 | 30.4 | 37 | 84.8 | 5.5 | |
300S12A | 684 | 10 | 3.9 | 30 | 78 | 5.5 | |
350S125 | 1260 | 125 | 534 | 710 | 80.5 | 5.4 | |
350S125A | 1181 | 112 | 462 | 630 | 78 | 5.4 | |
350S125B | 1098 | 96 | 373 | 500 | 77 | 5.4 | |
350S75 | 1260 | 75 | 303 | 355 | 85.2 | 5.8 | |
350S75A | 1170 | 65 | 247 | 280 | 84 | 5.8 | |
350S75B | 1080 | 55 | 197 | 220 | 82 | 5.8 | |
350S44 | 1260 | 44 | 173 | 220 | 87.5 | 6.3 | |
350S44A | 1116 | 36 | 131 | 160 | 84 | 6.3 | |
350S26 | 1260 | 26 | 102 | 132 | 87.5 | 6.7 | |
350S26A | 1116 | 21.5 | 78.8 | 90 | 83 | 6.7 | |
350S16 | 1260 | 16 | 64.5 | 75 | 85.3 | 7.1 | |
350S16A | 1044 | 13.4 | 48.8 | 55 | 48 | 7.1 | |
500S98 | 2020 | 95 | 970 | 678 | 800 | 79.5 | 4 |
500S98A | 1872 | 83 | 540 | 630 | 78.5 | 4 | |
500S98B | 1746 | 74 | 452 | 560 | 78 | 4 | |
500S59 | 2020 | 59 | 391 | 450 | 83 | 4.5 | |
500S59A | 1872 | 49 | 333 | 400 | 75 | 4.5 | |
500S59B | 1746 | 40 | 257 | 315 | 74 | 4.5 | |
500S35 | 2020 | 35 | 219 | 280 | 88 | 4.8 | |
500S35A | 1746 | 27 | 151 | 220 | 85 | 4.8 | |
500S22 | 2020 | 22 | 144.1 | 185 | 84 | 5.2 | |
500S22A | 1746 | 17 | 101 | 132 | 80 | 5.2 | |
500S13 | 2020 | 13 | 86.2 | 110 | 83 | 5.7 | |
600S75 | 3170 | 75 | 727 | 800 | 89 | 7.5 | |
600S75A | 2880 | 65 | 580 | 630 | 88 | 7.5 | |
600S47 | 3170 | 47 | 465 | 560 | 88 | 7.5 | |
600S32 | 3170 | 32 | 310 | 400 | 89 | 7.5 | |
600S32A | 2880 | 27 | 238 | 280 | 89 | 7.5 | |
600S22 | 3170 | 22 | 223 | 280 | 85 | 7.5 | |
600S22A | 2880 | 18.2 | 168.5 | 200 | 84.5 | 7.5 | |
